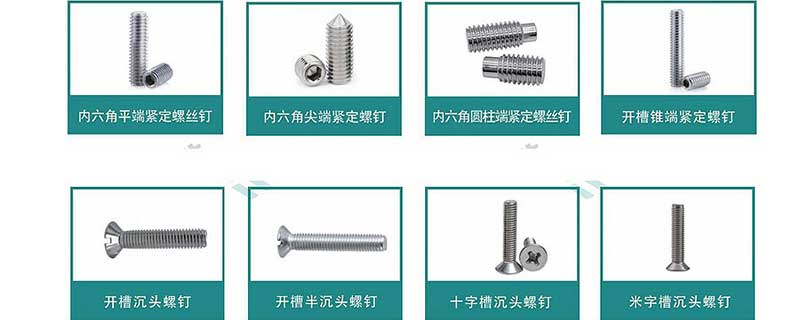

CAD中內六角螺栓的簡單畫法

具體畫法如下：1、首先，單擊CAD中的圓形按鈕以繪制三個同心圓，如下圖所示，然后進入下一步。　 2、其次，完成上述步驟后，單擊多邊形按鈕確定六邊形并外切于圓，如下圖所示，然后進入下一步?！? 3、接著，完成上述步驟后，輸入打斷命令，并按圖中所示的位置進行打斷，如下圖所示，然后進入下一步。　 4、然后，完成上述步驟后，單擊“旋轉”按鈕，將打斷的圓順時針旋轉30度。如下圖所示，然后進入下一步。　 5、最后，可以看到一個六角螺栓就已經畫好了，如下圖所示。這樣，問題就解決了?！? 5

CAD三維螺絲如何畫

工具：1、首先輸入快捷命令pol繪制正六邊形；然后輸入圓命令C繪制螺孔攻絲前的孔；接下來最重要的一步：輸入面域快捷命令reg回車，分別點擊畫好的六邊形、圓，創(chuàng)建兩個面域。再點擊【差集】命令，依次點擊六邊形面域，回車，點擊圓面域，回車，就可以做出如下圖面域：2、拉伸：點擊拉伸按鈕，選中上圖面域進行拉伸。3、然后選擇"螺旋"工具或者輸入命令helix回車,以孔的圓心為圓心,根據螺紋規(guī)格,輸入直徑,圈高(螺距).,螺旋高度.畫出螺旋線。4、然后切換繪圖平面：輸入UCS命令，分別指定原點（螺旋線一端），X軸和6

愚喬啊高粉答主

2019-07-01繁雜信息太多，你要學會辨別

1、繪制底面半徑為6.5同底面的正六棱柱和圓錐2、利用布爾運算交集命令，3、利用剖切工具剖切圖示部分4、將底面拉伸1個單位長5、使用三維鏡像命令6、使用布爾并集命令7、柱帽圓心12

89248541

2016-11-20TA獲得超過537個贊

如果對你有幫助，還是別太吝嗇了，花了我一些時間，加點分吧。

冰洋劍客

2010-10-18TA獲得超過434個贊

CAD里面沒畫過，但在Solidworks、ProE里面畫過，基本差不多，都是螺旋掃描什么的，你要要的話給出具體的尺寸，可以幫你畫，舉手之勞而已！

螺紋在CAD中怎樣畫

1、打開畫了一部分的圖紙，可以看到下圖中的圖紙就差螺紋了。2，畫一條45°斜線和一條120°斜線以中心線為起點，向上畫一條長26.944的線段，因為筆者畫的是美制12#螺紋，所以26.944是該螺紋的大徑，所以大家就不要去按照筆者的尺寸來畫，要根據你自己所畫的實際螺紋尺寸來畫。3、以26.944線段的中點為起點，向右畫一條直線。4、按照下圖中的形狀來修剪刪除多余的線段，畫一條60°角的斜線5、延長右邊的短線，使其與60°斜向相交然后修剪6、鏡像將短線進行鏡像操作，兩條短線成V形。7、將兩條短9

百度網友b15888d高粉答主

2019-05-24關注我不會讓你失望

請參照以下步驟在CAD軟件中畫螺絲螺紋。1、首先在電腦上用CAD軟件打開畫了一部分的圖紙，可以看到下圖中的圖紙就差螺紋了。2、然后分別畫一條45°的斜線和一條120°的斜線，如下圖所示。3、13

老浪漫歲月

2015-09-12浪漫是生活一部份歲月時過境遷浪漫依然存在

先畫圓的軸測投影線，并修剪多余的線條！

zhaotonglin

2017-09-24TA獲得超過6萬個贊

用2007以上的版本很容易做。有一個螺旋線指令，點擊，一步步設好螺旋線。然后畫一個牙型的面域如三角型。在螺旋線上擺好方向，然后用掃掠指令就可以生成螺紋實體。然后粘在一起，并集或集差。關鍵技術是面域的大小選 好，超過螺旋大的是無法掃掠的。另外就是面積要對齊螺旋線。平面的很容易了?？次膸欤?h3 class="question-author-name">無中生有的愛

2012-04-28TA獲得超過1568個贊

不用畫出螺紋的形狀，工程都是簡畫法，畫出輪廓線就行了，分大小徑，外螺紋大徑粗實線，小徑細實線，內螺紋大徑細實線，小徑粗實線，然后標出螺紋規(guī)格和螺紋深度即可展開更多回答
